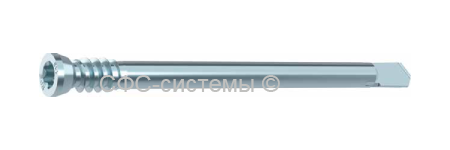

Самосверлящий нагель WS

Тип: Шпилька со сверлом WS-Т

Применение: Для соединения балок, стропил, ферм с использованием металлических пластин.

Материал: Высокопрочная углеродистая сталь, поверхностно упроченная по запатентованной технологии, цинк-ламельное покрытие Galvanised blue (A2K)

Инструмент:

Шуруповерт CF WSS/M или установочное оборудование CF WSS/P

Производитель: " SFS intec AG ", Switzerland

, Rosenbergsaustrasse 10 CH-9435 Heerbrugg.

Примечание:

WS - это не имеющая аналогов в мире и имеющая долгосрочный патент система соединения балок, стропил, ферм с использованием металлических пластин. WS система содержит: WS-Т- шпилька со сверлом (нагель), установочный инструмент CF WSS/M или установочное оборудование CF WSS/P, а также программное обеспечение по проектированию. Шпильки со сверлом WS–Т устанавливают сквозь деревянную конструкцию и стальную пластину в один этап, без предварительного сверления. Марка стали для пластин - S 235 / St 37 / FeE 235. Толщина пластин: 3 x 5 мм или 1 х 10 мм. Шпилька со сверлом WS-Т- не пробивает заднюю часть соединения при установке, а потайная цилиндрическая головка гарантирует визуально привлекательную внешнюю поверхность.

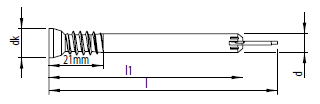

Схема шурупа WS

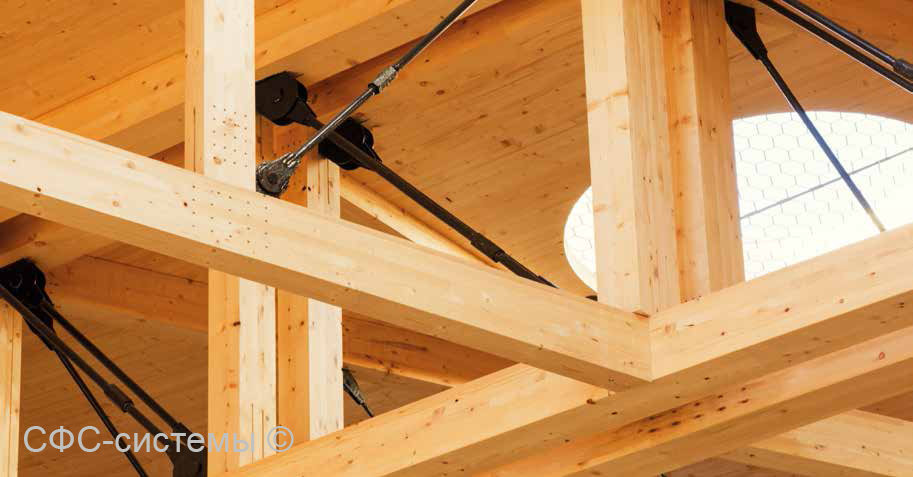

Использование шурупа WS

Таблица подбора шурупов WS-T

Маркировка Type x d x l	l1	dk	Drive	Артикул	Покрытие	Кол-во в упаковке, шт.
WS-T- 7 x 73	61	10	T-40	149 0470	Verzinkt, blau (A2K)	100
WS-T- 7 x 93	81	10	T-40	149 0471	Verzinkt, blau (A2K)	100
WS-T- 7 x 113	101	10	T-40	149 0472	Verzinkt, blau (A2K)	100
WS-T- 7 x 133	121	10	T-40	149 0473	Verzinkt, blau (A2K)	100
WS-T- 7 x 153	141	10	T-40	149 0474	Verzinkt, blau (A2K)	50
WS-T- 7 x 173	161	10	T-40	149 0475	Verzinkt, blau (A2K)	50
WS-T- 7 x 193	181	10	T-40	149 0476	Verzinkt, blau (A2K)	50
WS-T- 7 x 213	201	10	T-40	149 0477	Verzinkt, blau (A2K)	50
WS-T- 7 x 233	221	10	T-40	149 0478	Verzinkt, blau (A2K)	50

Примерная таблица подбора количества металлических пластин

Тип	Материал Т= углеродистая сталь	Диаметр (мм)	Длина (мм)	Ширина бруса (мм)	Количество пластин толщиной 5 мм
WS -	T	7	113	120	1
WS -	T	7	133	140	2
WS -	T	7	153	160	2
WS -	T	7	173	180	3
WS -	T	7	193	200	3
WS -	T	7	213	220	3
WS -	T	7	233	240	3

Максимальная толщина сверления: стальной лист 3 × 5 мм или 1 Ч 10 мм, качество S 235 / St 37 / FeE 235 *.

*Сталь с более высокой прочностью может привести к поломки сверла, поэтому ее следует использовать только после консультации с нами.

Крепеж для деревянного
домостроения Heco-SFS
DE (PDF, 12 Mб)
